Машина для изготовления объемных букв BPL

Машина для изготовления объемных букв BPL предназначена для выгибания профиля боковин объемных букв из алюминия, ПВХ, акрила с высотой профиля до 133 мм.

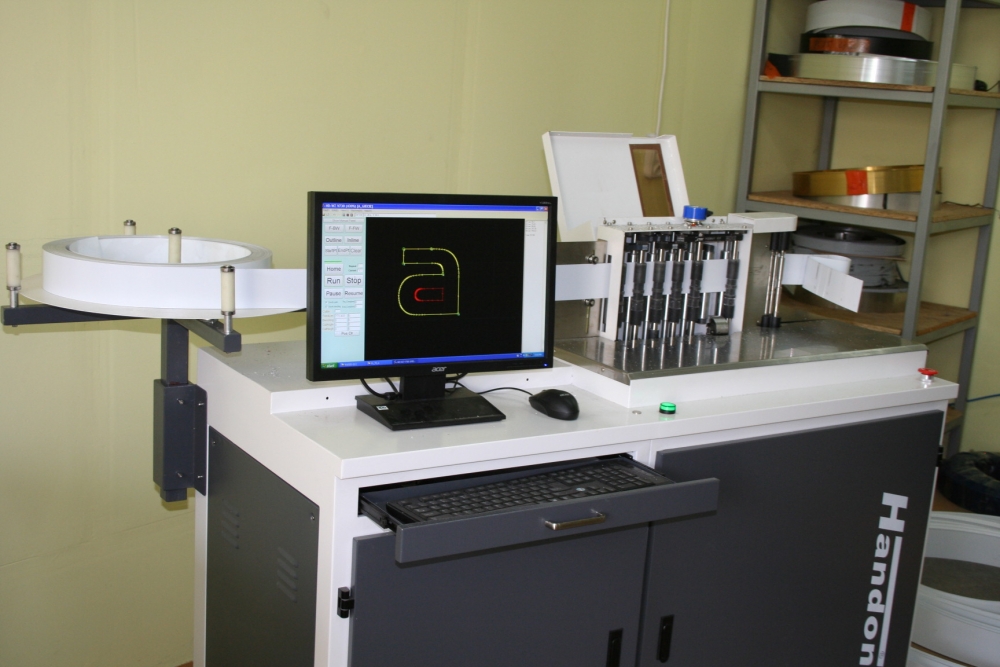

машина для изготовления объемных букв BPL
Рис. машина для изготовления объемных букв BPL

Видео: Машина для изготовления объемных букв Bending Prestige Line

Машина для изготовления объемных букв Bending Prestige Line Создана для изготовления объемных букв, легко сгибает алюминиевый профиль и мягкие материалы: акрил, ПВХ.

Это позволяет быстро и точно выполнять компоненты объемных букв любой конфигурации, даже самой сложной, как на наших фото внизу страницы.

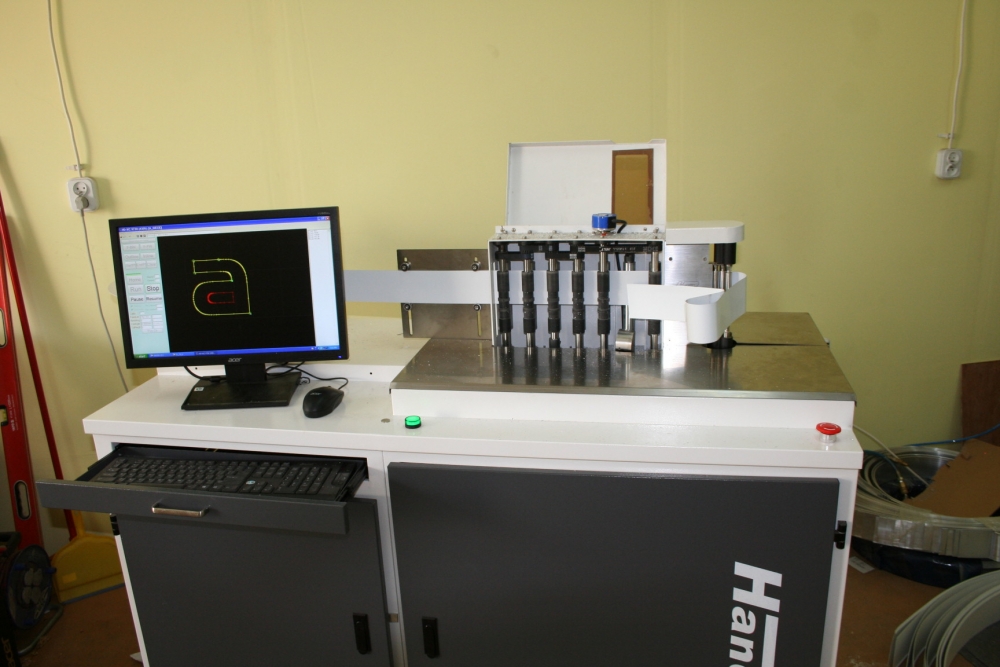

объемные буквы производство, услуги для рекламных производств: изготовление объемных букв
Фото: услуги для рекламных производств — изготовление объемных букв

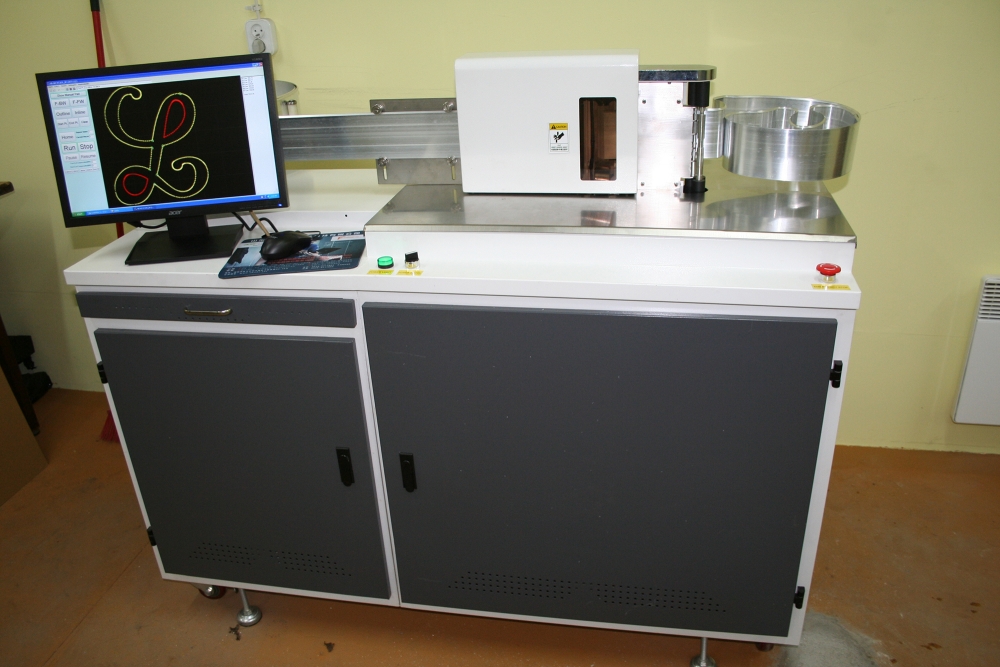

объемные буквы производство, услуги для рекламных производств: изготовление объемных букв
Фото: услуги для рекламных производств — изготовление объемных букв
СПЕЦИФІКАЦІЇ
МодельHD-SK-AS
Обрабатывающий материалАлюминий, ПВХ, Акрил
Толщина материала0,3-1,0 мм
Высота материала 133 мм
Скорость3 м / мин
Рабочий принципАвтоподача, Автослот (Вирезание), Автоматическое выгибание
Слот Степень45-120° (для плоского материала такого ограничения нет)
Минимальный изгиб Диаметр 15 мм
Формат файла A1
Напряжение 220 В
Мощность 650 Вт
Размер машины1400х600х1240 мм
Вес120 кг

Данная машина характеризуется быстрым и точным исполнением элементов объемных букв, а также показывает высокую эффективность работы, что позволяет увеличить количество заказов в десятки раз.

Особенности:

  • гибочная головка [133 мм]
  • режущая головка
  • большая мощность шаговых двигателей
  • электрически регулируемая высота стола
  • современная панель управления

машина для изготовления объемных букв BPL - спецификация
Рис. машина для изготовления объемных букв BPL — спецификация

Для чего же можно использовать данную машину. Станок для выгибания профиля под объемные буквы BPL  позволяет сделать, изогнуть, профиль для изготовления объемных букв.

Машина для изготовления объемных букв — цена

Машина для изготовления объемных букв BPL — цена $ 10 000.

Инструкция по эксплуатации машины для гибки объемных букв модель BPL

Состав машины для объемных букв BPL:

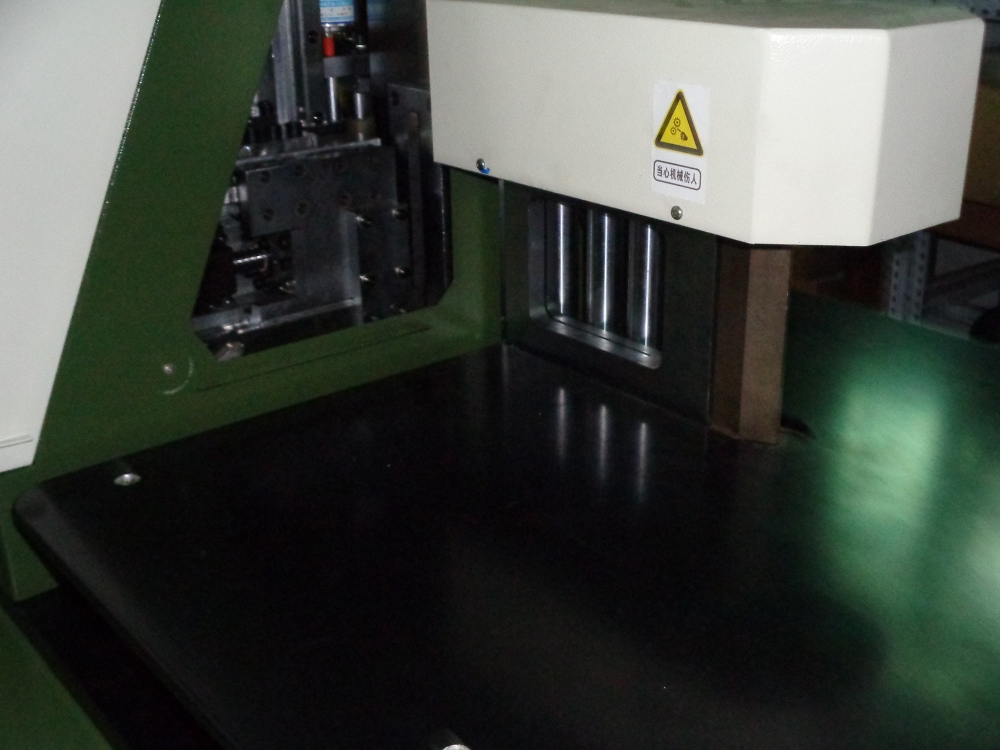

mashina bpl - Машина для изготовления объемных букв BPL
Рис. Состав машины для объемных букв BPL

Установка машины:
Заземление. Перед использованием машины убедитесь, что аппарат правильно заземлен.

Подключите машину к компьютеру с помощью кабеля USB.

Установите подаватель материала на машину, и отрегулируйте положение заявителя таким образом, чтобы алюминиевый профиль находился в машине по всей его длине.

После завершения установки машины необходимо провести тест, чтобы убедиться, что аппарат работает должным образом.

Для выполнения теста и настройки параметров аппарата нажав можно перейти с панели ручного управления к управлению автоматического.

Функция подачи
После размещения материала перейдите в панель, введите значение

Используется, прежде всего, для проверки правильности длины представленного материала.

Функция сгибания
Ввод значения в соответствующем поле приведет к тому, что вал сгибает материал против часовой стрелки или по часовой стрелке, по направлению к передней части машины.

Содержание кнопки приведет, что вал будет постоянно сгибать материал в направлении против часовой стрелки, или в направлении по часовой стрелке.

Функция дисковой фрезы
Нажатие соответствующей кнопки приведет к тому, что фреза сделает разрез под углом 45 градусов по всей ширине материала. Введение другого значения угла, приведет к разрезу под этим углом.

Якщо значення, введене у вказаному полі, перевищує максимальне значення заданого параметра, машина автоматично зробить розріз з максимальним значенням параметра

Можливо змінити глибину різання шляхом регулювання.
Якщо розріз занадто великий можливо скорегувати його величину. Якщо розріз занадто малий, можливо скоригувати й цю величину.

Возможно изменить глубину резания путем регулирования.
Если разрез слишком большой возможно скорректировать его величину. Если разрез слишком мал, возможно скорректировать и эту величину.

Підготовка до роботи

Начиная делать объемные буквы убедитесь, что размеры
детали отмеряются правильно.
Есть 3 группы параметров, которые обеспечивают установление соответствующей длины детали.

При использовании материал, который отличается от предыдущего, особенно материал с другой толщиной, твердостью и пластичностью нужно проверить и протестировать все настройки снова.

Программное обеспечение
Чтобы показать, как пользоваться программным обеспечением шаг за шагом, мы берем в качестве примера любую букву.

  1. Нажмите на ярлык чтобы открыть окно программы
  2. Импортирует файл Ai Нажмите «File» — «Import AI File»
  3. Выберите букву и откройте карточку
  4. Нажмите Start. В правой части окна появится список сведений о длине выбранной буквы.
  5. Если мы хотим сделать только некоторые элементы объемной буквы, сначала нажимаем «Start», затем «End»
  6. Если вы хотите одновременно сделать 2 или более букв, нажмите кнопку «Start» i выберите все буквы, которые вы хотите делать одна за другой.

Если вы хотите сделать определенную букву несколько раз, введите количество повторений

Нажмите «Старт», машина начнет работать и сделает буквы, выбранные на экране. Прежде чем включать машину, убедитесь, что элементы гибки и резки находятся в исходном положении.

Нажатие «Домой» приведет к тому, что гибкие и режущие элементы вернутся в исходное положение.

Другие функции:

  • Если вы хотите остановить машину во время работы, нажмите кнопку «Pause»
  • Если вы хотите восстановить свою работу, чтобы сделать незаконченный элемент, нажмите «Resume». Машину можно остановить, во время работы только в том месте, где машина не использует фрезу.
  • Нажать на «Start» i «End» чтобы выбрать букву и «Clear» чтобы аннулировать выбранную букву
  • .

Регулировка радиуса изгиба

вы можете установить усилия валов в лучшей практически оптимальной конфигурации, скорректировав параметры в настройках для получения более идеальных радиусов

Как установить углы для гибки радиусов:
Прежде чем делать стороны буквы, выберите букву из левой кривой, или правой кривой. Выбрав ‘Home’, нажмите «Run», чтобы закончить изгиб кривой.

Вы можете использовать как дополнительное загибання материала во время гибки кривых. Можно настроить, чтобы гнутые кривые были более изогнутыми (из-за уменьшения диаметра гнутых кривых) или меньше (из-за увеличения диаметра гнутых кривых)).

Если удастся соответствии настроить вышеупомянутые параметры, все элементы буквы будут выполнены наилучшим образом, что в свою очередь поспособствует к экономии энергии и времени.

Безопасная эксплуатация и консервация

  • Перед началом использования машины следует проверить, машина правильно заземлена.
  • После окончания работы следует вычистить машину употребляя компрессор. Алюминиевый порошок может вызвать нарушение работы датчика!
  • Следует закрыть машину «защитным боксом» и замкнуть все двери к корпусу.
  • Перед нажатием кнопки «Home» для машины, следует удостовериться, что в гибочный валах не имеет материала.
  • В случае, когда пользователь делает «паузу» машине в процессе работы или в случае аварии, следует помнить о ‘Stop’ в окне программы и нажать. Иначе, в случае повторного введения в действие машины, она будет продолжать работу с предыдущего места, что может представлять угрозу.
  • При нажатии ‘Home’ для фрезы, если она не центроуеться и только поднимается вверх — следует проверить расстановки в окне программы, чтобы удостовериться в настройках. Затем следует закрыть машину, чтобы удостовериться, что элемент, фреза была опущена в самый низ. Ввести машину в действие и снова и нажать ‘Home’, чтобы сделать проверку.
  • Примечания о файлах для гибки объемных букв, и создание объемных букв:
  • Меньше узлов, более гладкая поверхность. Кроме того, расходы на изгиб и оформления букв будут меньше.
  • Проверьте, чтобы вокруг среза не было неровностей, и если они есть, удалите их.
  • Сначала положите на изогнутый профиль по вырезанию букве, затем сгибайте углы по вырезанию букве.
  • Оберните букву профилем и сделайте подгонку края так, чтобы он идеально подходил.
  • Клейте сначала внутренние части, затем внешние части объемных букв (следуйте «узловых» точек при склеуванни буквы).
  • Если буква более 1 м?, то лучше закрепить ПВХ толщиной 2 мм каждые 10 см для армирования, а затем закрепить силиконом
  • .
